今天沒有開車出去,因為油太貴啦XD吃過午餐後下午兩點出發,很快的買完所有東西後就趕緊回家啦~今天預定是要做出一個89S51的ISP電路,它是什麼?就是8051用的線上燒錄器.小宗宗原本用的是89C51,是舊款的8051,必須要用特別的燒錄器才可以修改8051裡面的程式碼.現在有種新的8051叫做89S51,可以不需要特別的燒錄器,只要透過一個簡單的電路連接到電腦就可以直接燒錄程式到IC裡,不用再插拔8051 IC啦~
回到家先對了一下發票清空間
還不少~
一千元擦身而過
二百元擦身而過
最後都沒對中,最近剛好手頭緊,果然越想中獎越不會中啊~
之後就開始做IC燒錄器啦,小宗宗照著電路圖弄了很久才終於慢慢焊起來,過程中真是狀況百出,一直焊錯零件,最後整個電路完全都和網路上的不一樣XXD不過小宗宗覺得應該還是可以正常工作,便馬上迫不及待的接上電腦測試,開啟燒錄程式後,嗯~出現找不到IC,想了一下,嗯~好像有一條線忘記焊了XD檢查一下還真的是少焊一條,不過焊上去後還是失敗…難道真的是電路一定要完全一樣嗎?

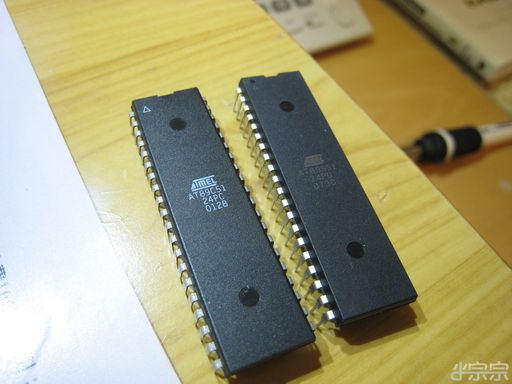

左89C51,右89S51

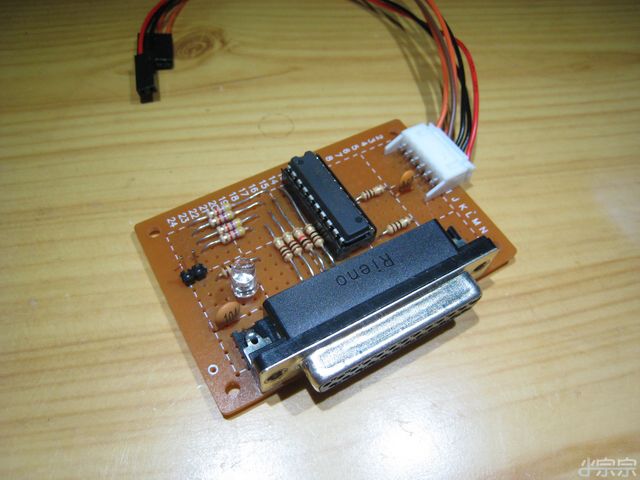

做壞掉的線上燒錄器XD
最後小宗宗又看了好久,忽然間一切謎團都解開了,原來是因為小宗宗有換過那顆Buffer IC,原來網頁的電路用的是74541,小宗宗因為買不到74541所以改用另一顆74244代替.沒想到這兩顆IC的腳位不一樣,所以照著網頁上的電路一定失敗的啊XXD後來因為東西都收了,所以下次有時間再來修理吧~
