前陣子設計送洗的PCB終於寄來了.
之前因為發現Denon DS1的DVS聲卡設計上有點瑕疵, (參考這篇)
所以決定來改一下他的電路, 本來想說手焊就好, 後來發現手焊放不進去. 只好去網路上找解決方案,
因為以前都是用公司的商用軟體去畫電路跟layout, 家裡不可能買得起那幾套 (也用不到這麼高級的)
原本還打算要用老鷹的說. 然後就意外發現網路上蠻多人推薦JLCPCB的EasyEDA, 這是一條龍的免費軟體+PCB板廠. 看了一下Youtuber的示範跟推薦感覺蠻符合需求的, 所以就裝了.
後來用起來還蠻順手的, 和以前在公司用專業的軟體畫起來感覺差不多.
而且重點是一條龍服務, 畫完電路後直接內部就轉去layout程式, 然後直接出gerber檔透過瀏覽器上傳到JLCPCB網站, 點選PCB的設定後就可以直接paypal付錢下單, 真的是相當方便.
加上首次下單有折扣, 五片小尺寸PCB (4層板) US$2.21, 運費 US$3.04
總計 US$5.25
下單後大陸工廠會日以繼夜的幫你洗板, 從下單到拿到PCB大約一周就會收到. 算是飛快!!
其實板子很小.大概4cmx4cm
故意洗四層板增強雜訊隔離, 其實只有電源有走到背面, 其他所有訊號全部都是正面走線走完.
好久沒幹HW工程師了, 還是寶刀未老 (自己講XD

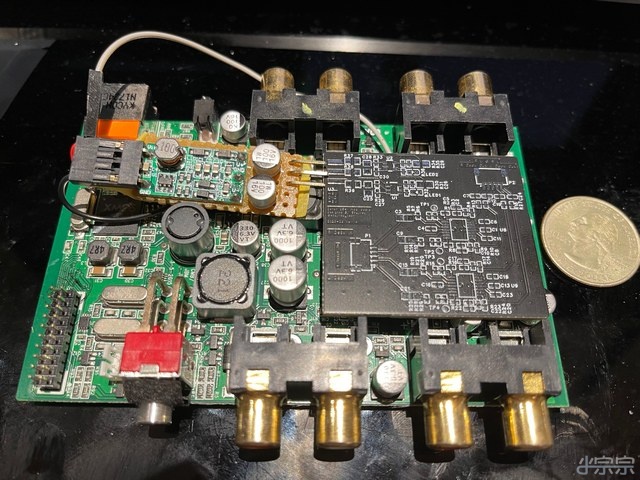

左上是電源板, 右上是一開始測試的手焊實驗板. 手焊根本塞不進這麼多零件.
手焊的板子乍看好像還好, 背面走線亂七八糟, 而且這只是一路而已, 一共有四路聲音要走.
所以後來直接放棄改送洗PCB
原本Denon DS1的盒子就超小, 所以附加的PCB沒辦法洗太大, 不然塞不進原本的盒子裡.
Layout程式的3D圖跟實體的PCB比較一下, 尺寸差異好大~
再來就是要把零件手焊上去. 被動元件幾乎都是超小的0402. 原本是打算用0603, 但是後來lay到一半發現單面塞不進去, 雙面走線背面會壓到原本的電路板可能會短路. 所以後來全部換0402.
